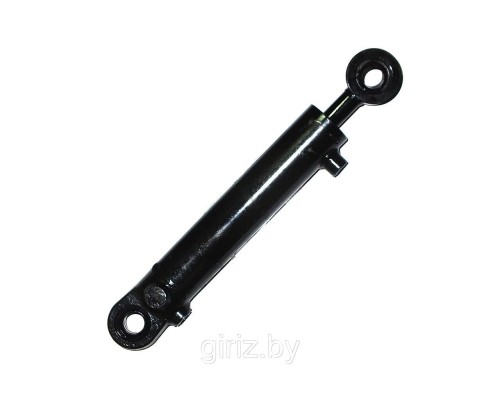

Гидроцилиндр ГЦ50.25х200.11 рулевой МТЗ (с ШС, длина 405 мм) купить в Воронеже

Производитель:

В наличии ✓

Цена: По запросу

0 отзывов

Гидроцилиндр ГЦ50.25х200.11 — это компактный силовой узел для рулевой системы МТЗ-80/82 при переоборудовании на ГОРу. Диаметр поршня 50 мм, диаметр штока 25 мм, ход 200 мм, исполнение 11 (с шарнирными соединениями по концам), общая длина в сжатом состоянии 405 мм. Идёт в составе типового комплекта переоборудования с ГУР на ГОРу.

Также используется в малой гидравлике: на навесном оборудовании, в управлении прицепами, в опорно-поворотных узлах различной техники. Везде, где нужен компактный гидроцилиндр с относительно небольшим усилием (около 30 кН) и небольшим ходом штока.

Шарнирные соединения с обеих сторон критичны для рулевой системы — там цилиндр работает под постоянно меняющимся углом по мере поворота колёс. Без ШС шток быстро бы изнашивался по уплотнениям и появлялись бы течи. Заводские уплотнения серии 11 рассчитаны на длительную работу в режиме частых перемещений.

Ключевые характеристики

Тип: двухстороннего действия, поршневой
Диаметр поршня: 50 мм
Диаметр штока: 25 мм
Ход штока: 200 мм
Общая длина (сжат.): 405 мм
Исполнение: 11 (с ШС, для рулевой системы)
Номинальное давление: 14 МПа
Усилие толкающее: ~28 кН
Применяется: ГОРу МТЗ-82, малая гидравлика навесного
Масса: ~4,2 кг
Гарантия: 12 месяцев

Комплект поставки

Гидроцилиндр в сборе
Шарнирные соединения по обоим концам
Уплотнения серии 11
Заглушки на гидровыводах
Маркировка

Применимость и условия эксплуатации

МТЗ-80, 82 (комплект ГОРу): Силовой гидроцилиндр в системе гидрообъёмного рулевого управления при переоборудовании с ГУР.
Малая навесная гидравлика: Прицепы, малое навесное, опорно-поворотные узлы.

МТЗ-82.1 (с ГОРу)

МТЗ-80.1

Беларус-922.3 (заводская ГОРу)

Экспертное мнение

«Этот ГЦ обычно идёт в составе комплекта переоборудования МТЗ-82 на ГОРу, но мы продаём его и отдельно, если нужно заменить только цилиндр в уже собранной системе. Главное при выборе — точно сверить ход штока (200 мм) и исполнение (11 — с ШС). Если поставите ГЦ с большим ходом, шток может вылезти за рабочий диапазон при крайних поворотах руля и сломать крепление.»
Отдел запчастей БКС ГРУПП

Часто задаваемые вопросы

Что означает «11» в обозначении?

Это код исполнения по ГОСТ. 11 — с шарнирными соединениями по обоим концам, для рулевой системы. Другие исполнения (10, 12, 16) имеют другую конструкцию концевых креплений.

Подойдёт ли вместо ГЦ серии 32 или 25?

Только при полном совпадении хода штока, диаметров и типов соединений. Серия 11 специально рассчитана на циклическую работу в рулевой системе.

Можно ли использовать в системе с давлением 16 МПа?

Кратковременно — да. Но номинал у этого ГЦ 14 МПа, длительная работа на 16 МПа сократит ресурс уплотнений. Для рулевой системы МТЗ это не критично, рабочее давление в ней редко превышает 12–13 МПа.

Шарниры идут с гидроцилиндром или их нужно покупать отдельно?

Шарнирные соединения уже установлены на ГЦ серии 11. Дополнительно покупать ничего не нужно.
